Радиоудлинитель телефонного канала РАУТ-2400
Приложение к сайту "Электроника для жизни, бизнеса, связи и безопасности"
Радиоудлинитель предназначен для подачи абонентских телефонных каналов методом беспроводного доступа на расстояние до 15 км от АТС.
Отличительные особенности:
Количество абонентских каналов 10.
Каналы дуплексные, независимые.
Рабочая частота радиоканала 2400 МГц.
Может применяться для удлинения телефонных речевых каналов, а также для служебной сигнализации.
 |

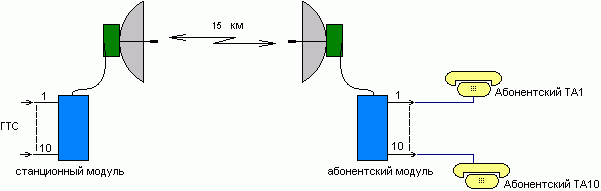

Рис.1.Схема организации связи.
Модельный ряд радиоудлинителя представлен одной моделью:
- "РАУТ-2400-10" - одноканальное, 10-абонентское устройство.
Состав устройства может изменяться путем применения вариантов антенн, и усилителей мощности в составе устройства.
2.Устройство.
Аппаратная часть устройства состоит из станционного модуля, абонентского модуля и антенных устройств, рис.1.
Антенные устройства состоят из непосредственно антенн и антенных модулей.
В состав станционного и абонентского модулей входит интерфейсный узел (Интерфейс, рис.2), аналого-цифровой преобразователь (ADC/DAC), мультиплексор-демультиплексор (MX/DMX), сетевой адаптер (AC/DC).
В составе антенных модулей - фильтр,рис.3, приемо-передатчик (ПМ/ПД), усилитель мощности, вторичный источник питания (ВИП).
Питание и рабочие сигналы между модулями подаются по соединительному кабелю, длина которого может достигать 100 м, что дает возможность вынесения антенной приемо-передающей части в наиболее благоприятные условия, а также размещения абонентского и станционного модулей в условиях помещения.
Для получения необходимой дальности применяются три варианта усилителей мощности: 100 мВт, 500 мВт, 2 Вт.
 |
Рис.2.Состав станционного и абонентского модулей.
 |

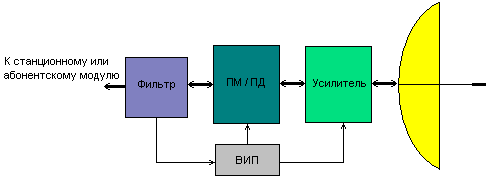

Рис.3.Состав антенного модуля.
Внешний вид аппаратуры приведен на рис.4.
 |

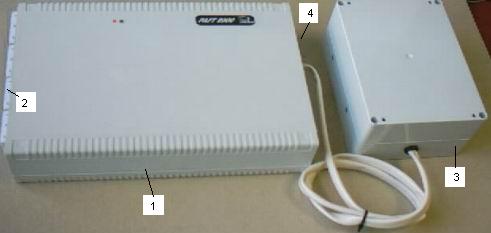

1-модуль 2-интерфейсный разъем 3-адаптер AC-DC 4-разъем антенный (соединительного спуска) |
| а)Станционный и абонентский модули | |
 |
1-кабель соединительного
спуска 2-облучатель 3-антенный модуль 4-рефлектор |
| б)Антенна с антенным модулем | |
Рис.4.Аппаратная часть радиоудлинителя.
Дальность действия аппаратуры определяется местностью, помехами и мощностью усилителей.
Станционный модуль устанавливается на стороне ГТС и соединяется с оборудованием ГТС (с разъемами телефонных каналов).
Абонентский модуль устанавливается на расстоянии до 15 км от станционного модуля и соединяются с телефонной аппаратурой абонентов с помощью обычных телефонных кабелей.
Антенная часть устройства состоит из антенн "Волновой канал-2400" или антенн "Решетка-2400" с узкой диаграммой направленности. Тип антенн определяется исходя из радиотрассы.
3.Принцип действия
Сигналы абонентских каналов при передаче оцифровываются и уплотняются. При приеме разуплотняются и восстанавливаются.
Полоса пропускания одного абонентского канала 300...3500Гц (речь). Параметры речевого сигнала на выходе канала соответствуют параметрам сигнала на входе канала. Постоянная составляющая, необходимая для питания телефонных аппаратов, а также сигнал вызова ("индуктора") восстанавливаются на выходе каждого абонентского канала.
Возможна передача речевых и факсимильных сигналов.
Групповой многоканальный сигнал передается в радиоканале методами ip-сетевых технологий
Частота радиоканала выбирается из сетки частот при пусконаладке.
Радиоканал защищен от доступа посторонних.Используется секретный ключ, периодическая смена которого происходит автоматически при каждом включении аппаратуры.
Скорость передачи данных в радиоканале до 10 Мбит/с . Реальная скорость изменяется в зависимости от окружающих условий.
Настройка и управление производятся c помощью компьютера и прилагаемого программного обеспечения.
Устройства комплектуются антеннами "Волновой канал 2400", либо "Решетка-2400", по заказу.
Антенны отличаются коэффициентом усиления и размерами.
4.Основные характеристики радиоудлинителя
Абонентские шлейфы гальванически развязаны между собой.
ЭДС холостого хода в цепи абонентского аппарата 60 В,
Ток в цепи абонентского аппарата 35 мА,
ЭДС вызова синусоидальная, 110 В, частотой 25 Гц.
Модуль выходного сопротивления в разговорном режиме 600 Ом.
Напряжение речевого сигнала 0,6 В эфф.
Напряжение собственных шумов не более 5 мВ.
Рабочие частоты радиоканала от 2400 до 2483 МГц,
Сетка из 10 частот,
Типы модуляции: DQPSK, DBPSK и CCK,
Мощность 100 мВт,500 мВт или 2Вт,
Чувствительность приемника -89 dBm,
Коэффициент усиления антенн "Волновой канал-2400" 14dBi,
Коэффициент усиления антенн "Решетка-2400" 24dBi,
Питание от сети 220В или от источника постоянного тока 12В, 1.5 ... 3 А.
Габаритные размеры :
-аппаратных модулей 140 * 190 * 60 мм,
-антенных модулей 120*110*35 мм.
Материал корпуса - ударопрочная пластмасса.
Длина соединительного кабеля между антенным модулем и станционным или абонентским модулем 30 м (возможна до 100 м)
5.Условия эксплуатации.
Для станционного и абонентского модулей :
Температура от минус 10С до плюс 40 С.
Давление и влажность нормальные. Без образования конденсата.
Отсутствие химически и биологически агрессивной среды.
Для антенного оборудования:
Температура от минус 20С до плюс 40 С.
C термостатом от минус 50 до плюс 50С.
